O sismógrafo de 24 canais é posicionado sobre o solo laterítico típico da região de Carajás, enquanto o cabo sísmico se estende por 115 metros na linha de aquisição. Em Marabá, onde o contraste entre crostas ferruginosas e rochas do embasamento cristalino define o comportamento geotécnico, a tomografia sísmica de refração e reflexão permite reconstruir seções de velocidade de onda P com precisão métrica. O martelo de impacto ou a queda de peso acelerada geram o campo de ondas que, após viajar pelas camadas intemperizadas e pelo topo rochoso, é registrado pelos geofones de 14 Hz. O processamento dos tempos de primeira chegada, aliado à inversão tomográfica por diferenças finitas, entrega um modelo 2D de velocidades sísmicas que o engenheiro geotécnico utiliza para identificar zonas de fraqueza, cavidades em formações ferríferas e profundidade do impenetrável antes mesmo da primeira sondagem. Quando o projeto exige correlação direta com parâmetros de resistência, a equipe técnica integra os perfis sísmicos com campanhas de sondagens SPT para calibrar os horizontes de baixa velocidade.
A tomografia sísmica em Marabá resolve contrastes de velocidade em lateritas e rochas cristalinas, reduzindo incertezas na locação de fundações profundas em terrenos com histórico de cavidades.
Metodologia e escopo
Considerações locais
O erro mais frequente que observamos em obras de Marabá é assumir que a rocha sã está a poucos metros de profundidade com base apenas em sondagens a percussão isoladas. Em setores como o Distrito Industrial e a região da Nova Marabá, a presença de matacões imersos em solo laterítico ou de blocos deslocados do embasamento produz falsos impenetráveis que enganam até sondadores experientes. Quando a fundação profunda é dimensionada sobre um matacão e não sobre o maciço contínuo, o recalque diferencial aparece nos primeiros meses de operação da estrutura. A tomografia sísmica resolve essa ambiguidade ao mostrar a continuidade lateral das camadas de alta velocidade, distinguindo um bloco isolado de um corpo rochoso extenso. Outro risco recorrente está nas escavações em solo mole para implantação de redes de drenagem, onde a não detecção de lentes de areia sob pressão artesiana, imageáveis apenas por reflexão sísmica de alta resolução, pode provocar rupturas de fundo súbitas durante a obra.
Normas de referência
ABNT NBR 15935:2011 — Investigações geofísicas de superfície — Sísmica de refração e reflexão, ABNT NBR 6122:2019 — Projeto e execução de fundações, ABNT NBR 6484:2020 — Sondagens de simples reconhecimento com SPT
Outros serviços relacionados
Tomografia de refração para fundações e escavações
Indicada para mapear o topo rochoso, zonas de baixa velocidade associadas a fraturamento e espessura do manto de alteração. Aplicamos em pontes, viadutos, barragens de pequeno porte e edifícios industriais sobre solos lateríticos. O arranjo de geofones e o processamento tomográfico permitem modelar camadas com mergulho e variação lateral de rigidez.
Tomografia de reflexão para imageamento profundo
Utilizada quando o alvo está além do alcance da refração, como em investigações para túneis, cavidades naturais em formações ferríferas e estruturas geológicas subverticais. A aquisição com CMP (common midpoint) e o processamento com correção NMO geram seções empilhadas que revelam refletores a mais de 100 metros de profundidade.
Parâmetros típicos
Dúvidas comuns
Qual o custo médio de uma campanha de tomografia sísmica em Marabá?
O investimento para uma campanha de tomografia sísmica de refração/reflexão em Marabá situa-se na faixa de R$5.590 a R$11.700, variando conforme o comprimento total das linhas de aquisição, o número de canais utilizados, a fonte sísmica empregada e a logística de acesso ao terreno. Campanhas que exigem processamento de reflexão com CMP e análise de velocidade têm custo superior às de refração simples.

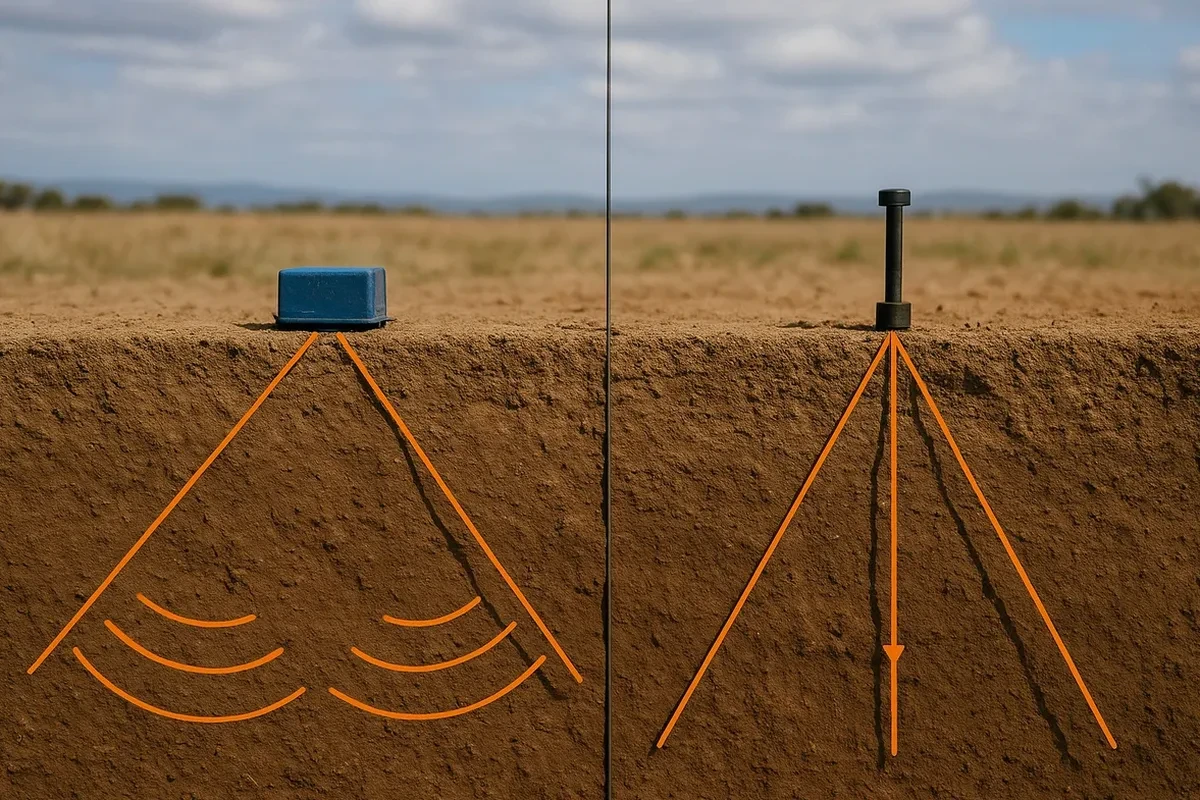

Qual a diferença entre sísmica de refração e de reflexão?
A refração sísmica analisa as ondas que viajam paralelamente à interface entre camadas e retornam à superfície após serem refratadas criticamente. É ideal para mapear o contato solo-rocha e estimar o grau de fraturamento. Já a reflexão sísmica registra as ondas refletidas diretamente nas interfaces, permitindo imagear camadas mais profundas e estruturas subverticais, com alcance que pode superar 100 metros em condições favoráveis de terreno.
O ensaio funciona em áreas urbanas de Marabá com ruído ambiente?
Sim, utilizamos geofones de alta sensibilidade e técnicas de empilhamento vertical (stacking) para melhorar a relação sinal-ruído. Em áreas com tráfego intenso ou proximidade de geradores, programamos as aquisições em horários de menor ruído e aplicamos filtros digitais durante o processamento. Os resultados são validados pela coerência das primeiras chegadas e pela repetibilidade dos tiros.
Em quanto tempo os resultados são entregues?
O prazo de entrega do relatório técnico completo, incluindo seções de iso-velocidade interpretadas e modelo 2D de velocidades, é de 10 a 15 dias úteis após a conclusão da aquisição em campo. Disponibilizamos também os arquivos digitais em formato SEG-Y para que a equipe de projeto possa integrar os dados sísmicos aos seus modelos geotécnicos.
