A ABNT NBR 16203:2013 estabelece os procedimentos para o ensaio de cone, e em Marabá essa normativa ganha contornos específicos devido à geologia sedimentar do Quaternário que domina a confluência dos rios Tocantins e Itacaiúnas. Diferente do SPT, que fornece valores a cada metro, o CPT registra de forma contínua a resistência de ponta e o atrito lateral — parâmetros essenciais onde lentes de argila mole e pacotes de areia se intercalam de maneira imprevisível. O equipamento hidráulico, montado sobre caminhão ou esteira, empurra um cone instrumentado a velocidade constante de 20 mm por segundo, gerando um perfil detalhado que permite ao engenheiro geotécnico identificar camadas com precisão centimétrica. Para fundações profundas na região da Nova Marabá ou em áreas de expansão urbana sobre solos aluvionares, essa tecnologia reduz a necessidade de furos de sondagem complementares, embora seja comum cruzar dados com a granulometria quando há dúvida sobre a plasticidade do material fino encontrado.
Em solos aluvionares como os de Marabá, o CPT identifica lentes de areia e argila com precisão centimétrica que o SPT simplesmente não alcança.
Metodologia e escopo
Considerações locais

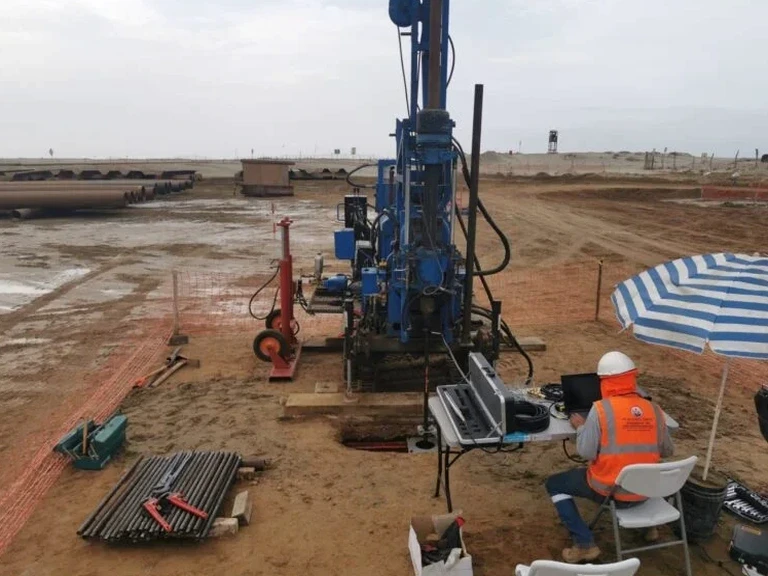

O penetrômetro que utilizamos em Marabá é um sistema hidráulico de cravação estática, com capacidade de reação de até 20 toneladas, ancorado ao terreno por trado helicoidal contínuo. O cone elétrico de 60 graus e seção transversal de 10 cm² — padrão internacional — desce conectado a um cabo de transmissão de dados que envia os sinais de qc e fs a cada 2 cm de profundidade. Em terrenos com ocorrência de canga laterítica, comum nos platôs entre Marabá e Parauapebas, o operador precisa monitorar o desvio de verticalidade em tempo real: se a haste inclinar mais de 2 graus, o ensaio é interrompido, pois a leitura de atrito lateral se torna não confiável. Outro ponto crítico é a presença de matacões ou blocos de quartzo rolados dos morros circunvizinhos — um cone danificado por impacto direto gera dados espúrios e atrasa a campanha. Por isso, a calibração da célula de carga em laboratório acreditado ISO 17025 é feita antes e depois de cada projeto, garantindo rastreabilidade metrológica em cada perfil executado na cidade.
Recurso em vídeo
Normas de referência
ABNT NBR 16203:2013 — Solo — Ensaio de penetração de cone (CPT) — Procedimento, ABNT NBR 6484:2020 — Solo — Sondagem de simples reconhecimento com SPT, ABNT NBR 6122:2019 — Projeto e execução de fundações, ISO 22476-1:2012 — Geotechnical investigation and testing — Field testing — Part 1: Electrical cone and piezocone penetration test
Outros serviços relacionados
CPT Mecânico com Registro Analógico
Ideal para campanhas rápidas em terrenos já conhecidos, usa cone mecânico e registrador gráfico. Menor custo operacional, mas exige interpretação manual dos diagramas de cravação.
Piezocone (CPTu) com Aquisição Digital
Cone elétrico com sensor de pressão neutra integrado. Mede qc, fs e poro-pressão (u) em tempo real. Essencial em solos saturados de Marabá, permitindo correções de pressão e estimativa de coeficiente de adensamento.
Parâmetros típicos
Dúvidas comuns
Qual a diferença entre o ensaio CPT e a sondagem SPT para um terreno em Marabá?
O SPT fornece o índice de resistência à penetração (NSPT) a cada metro e coleta amostras deformadas, sendo útil para classificação tátil-visual. Já o CPT cravado em Marabá gera um perfil contínuo de resistência de ponta e atrito lateral, sem amostragem, mas com resolução centimétrica. Em solos aluvionares com intercalações finas, o CPT identifica camadas que o SPT pode não detectar, e seus dados são diretamente aplicáveis em métodos semi-empíricos de capacidade de carga.
O ensaio CPT pode ser executado em qualquer tipo de solo em Marabá?
O CPT atinge seu melhor desempenho em solos moles a medianamente compactos, como as argilas siltosas e areias finas dos terraços do Tocantins. Em camadas muito compactas ou com presença de canga laterítica, a cravação pode ser limitada pela capacidade de reação do equipamento. Para esses casos, utilizamos um cone especial com revestimento de carboneto de tungstênio e podemos pré-furar a camada superficial resistente antes de iniciar o registro contínuo.
Quanto custa um metro linear de ensaio CPT em Marabá?
O valor de referência para o ensaio CPT em Marabá fica entre R$430 e R$550 por metro linear, considerando mobilização de equipamento, mão de obra especializada e relatório com perfil gráfico interpretado. O custo final depende da profundidade total, das condições de acesso ao terreno e da necessidade de ensaios complementares como dissipação de poro-pressão no CPTu.
Em quanto tempo fica pronto o relatório de um CPT executado em Marabá?
Os dados brutos são visualizados em tempo real durante a cravação, permitindo uma avaliação preliminar imediata. O relatório completo, com perfil estratigráfico interpretado, gráficos de qc, fs e Rf, e estimativas de parâmetros geotécnicos (como ângulo de atrito e módulo de deformação), é entregue em até 5 dias úteis após a conclusão dos trabalhos de campo. Mais info.
